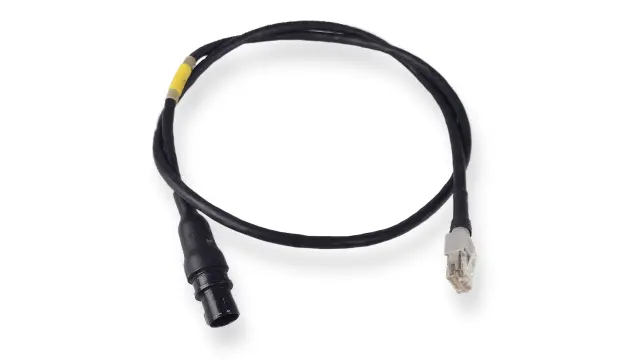

Ethernet Data Read Cable

Ethernet Data Read Cable

Product Highlights

Features

  • Communication interface for PC-supported calibration on Ethernet interface
  • 100 Mbit Version and 1 Gbit Version available

Downloads

Literature

Product Details

Connectors and Wires 100 Mbit Version
Connectors and Wires 100 Mbit Version
Connector RJ45
Connector AS612-35PN
(F02U.000.441-01)
Connectors and Wires 100 Mbit Version
Pin 1
Tx+
Pin 8
White / orange
Connectors and Wires 100 Mbit Version
Pin 2
Tx-
Pin 9
Orange
Connectors and Wires 100 Mbit Version
Pin 3
Rx+
Pin 11
White / green
Connectors and Wires 100 Mbit Version
Pin 6
Rx-
Pin 12
Green
Connectors and Wires 100 Mbit Version
Pin 22
Screen
Connectors and Wires 100 Mbit Version
Pin 1
nc
Connectors and Wires 100 Mbit Version
Pin 15
nc
Connectors and Wires 1 Gbit Version
Connectors and Wires 1 Gbit Version
Connector RJ45
Connector AS612-35PN
(F02U.000.441-01)
Connectors and Wires 1 Gbit Version
Pin 1
Tx+
Pin 11
White / green
Connectors and Wires 1 Gbit Version
Pin 2
Tx-
Pin 12
Green
Connectors and Wires 1 Gbit Version
Pin 3
Rx+
Pin 8
White / orange
Connectors and Wires 1 Gbit Version
Pin 6
Rx-
Pin 9
Orange
Connectors and Wires 1 Gbit Version
Pin 4
D3+
Pin 19
Blue
Connectors and Wires 1 Gbit Version
Pin 5
D3-
Pin 20
White / blue
Connectors and Wires 1 Gbit Version
Pin 7
D4+
Pin 17
White / brown
Connectors and Wires 1 Gbit Version
Pin 8
D4-
Pin 18
Brown
Wire length L
1.500 mm
100 Mbit Version
1 Gbit Version

Further Information

Ethernet Data Read Cable
100 Mbit Version
Order number: F02U.V01.286-01

Ethernet Data Read Cable
1 Gbit Version
Order number: F02U.V02.327-01
